引文：液壓控制的高加進出口門有關閉快速的好處，但維護和操作比較複雜。現在多數大旁路選擇高加給水進口門采用電動三通閥而出口采用電動閘閥，給水旁路不設置閥門。由于随着高加的生産質量提高和危急疏水保護可靠性，高加給水進出口門選用的越簡單越好。對于一些機組采用全液動控制的高加進出口閥，本推文特介紹全液動控制方式高加聯成閥的構造及原理。

      高加聯成閥：從結構上講就是進口閥和旁路閥位于同一個殼體，且公用一隻閥芯。而出口閥實際就是一個逆止閥，靠給水壓力将門芯頂開或壓下，投用高加水側時出口強制手輪（強制手輪一般開後就不動了，除非因檢修，隔離不幹淨系統的時候才用其隔離）開啓：

      1、先往高加注水，注水有幾大目的：便于打開聯成閥；為了預熱銅管減少熱沖擊；便于檢查水側是否洩露。

      2、水側全壓後确認水側無洩露将注水門關閉，如沒有壓力表可以通過水側頂部放水判斷水側是否注滿水。

      3，先開出水電動門，後開進水電動門。

      4、關閉旁路門（有兩個給水旁路的，一個就是帶有電動門的旁路，另在高加聯成閥處還有一個沒有門旁路管道，其實就是聯成閥的給水旁路，這個是在保護動作時給水所走的旁路）注意給水壓力的變化。

      5、投入高加聯鎖保護開關。

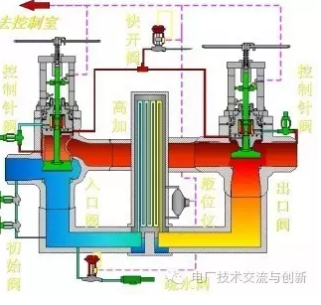

      高加出現故障，液位儀檢測液位過高。輸出警告信号至控制室,同時打開快開閥将入、出口閥內部液壓缸下腔內的介質排空。介質通過控制針閥（其開度大小可調整，來決定聯成閥閥門開關速度）補充到液壓缸上腔，閥瓣上下壓力差推動閥瓣向下運動。關閉主回路，同時打開旁路。同時疏水閥開啓，将管道內積水排出。高加給水走旁路，而不至于鍋爐斷水，無論是投還是停，切記操作的時候慢點（當然事故情況下除外）投停時注意控制溫升或溫降速度防止管壁受過大的熱應力熱沖擊，以至銅管的脹口松弛洩露、另一方面投停汽側過程中不能造成滿水，使危急疏水動作，更不能使高加旁路動作。

      特别說明：

      1、高加聯成閥其實就是進口閥和旁路閥一體的三通閥，當高加疏水水位高時，聯成閥動作，直接将給水走旁路了（而那個帶有電動門的給水旁路，隻是在高加水側停用檢修檢修時使用，和高加保護其實沒有任何關系的，當高加投用，聯成閥在工作時，其實帶電動門是關閉的，該旁路管道是不通水的）。

      2、高加聯成閥分為兩個部分，一是上部的執行機構包含活塞和彈簧，另一是底部的閥芯。，當高加水位高保護動作時，給水作用在活塞上部産生向下的作用力大于給水作用在閥芯底部産生的向上的作用力，聯成閥關閉（閥杆卡澀除外）。活塞上部的作用力面積遠大于下部作用在閥芯上的面積。

      3、有的機組設計沒有快開閥與控制針閥，而是引一路凝結水作用在活塞上部來關閉高加聯成閥，凝結水進聯成閥之前共分四路，兩個電磁閥（兩個電磁閥也就是一種雙重保護），和一個旁路（手動緊急操作時用），一個節流孔闆（為了防止入口保護水路生鏽，并防止在開啓電磁閥後控制水管路振動。保護水運行時經過節流孔後在經過水封筒密封後回到凝汽器或排地溝），後彙為一路進聯成閥，高加聯成閥是靠凝結水來關的，所以規程裏也明确要求機組的凝結水壓力不能低于一定值。
